Пневмоциліндри спеціального призначення: огляд моделей для вузьких і складних завдань автоматизації

У світі автоматизації пневматичні приводи є незамінною складовою, яка забезпечує точність, швидкість і ефективність у найрізноманітніших виробничих процесах. Та не кожне завдання можна виконати стандартним пневмоциліндром. Саме тому ринок пропонує широкий вибір спеціалізованих пневмоциліндрів для автоматизації в нестандартних умовах експлуатації. У цій статті ми розглянемо популярні типи таких циліндрів, їх переваги та приклади використання.

Відвідайте наш сайт https://pneumatyka.com.ua/categories/siowniki-nie-znormalizowane/ та отримайте детальну інформацію, або зв’яжіться з нашими спеціалістами — ми допоможемо підібрати оптимальний пневмоциліндр під ваші технічні вимоги.

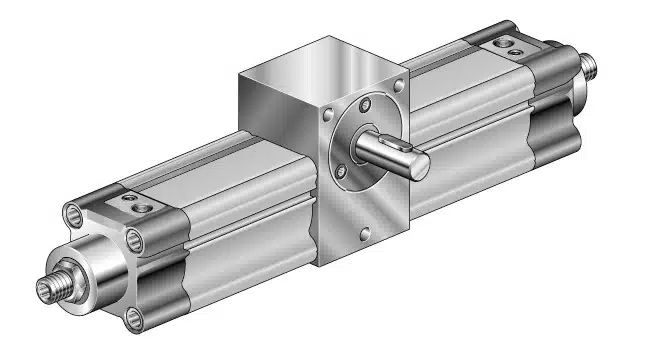

Пневмоциліндр поворотний (маятниковий)

Використовується там, де необхідно обертати елемент на певний кут, зазвичай 90° або 180°. Завдяки внутрішньому механізму перетворення прямолінійного руху в обертальний, маятникові циліндри застосовують у сортувальних механізмах, фіксаторах, затискачах.

Приклад: у конвеєрній лінії для сортування вантажів маятниковий пневмоциліндр забезпечує точне розворотне переміщення вантажоутримувача з точністю до 0,5°.

Пневмоциліндр з направляючою HNG

Коли важлива стабільність руху без перекосів — циліндр з направляючою стає найкращим вибором. Наприклад, HNG D6-100 має вбудовану напрямну, яка дозволяє уникнути люфтів під час робочого ходу.

Перевага: висока точність позиціонування навіть при тривалих циклах роботи.

Компактний циліндр з направляючою CSC

Ідеальне рішення для обмежених просторів. CSC D6-20 поєднує компактність із додатковою стабільністю за рахунок зовнішніх направляючих.

Сценарій застосування: автоматизована збірка дрібних компонентів, де точність — ключовий параметр.

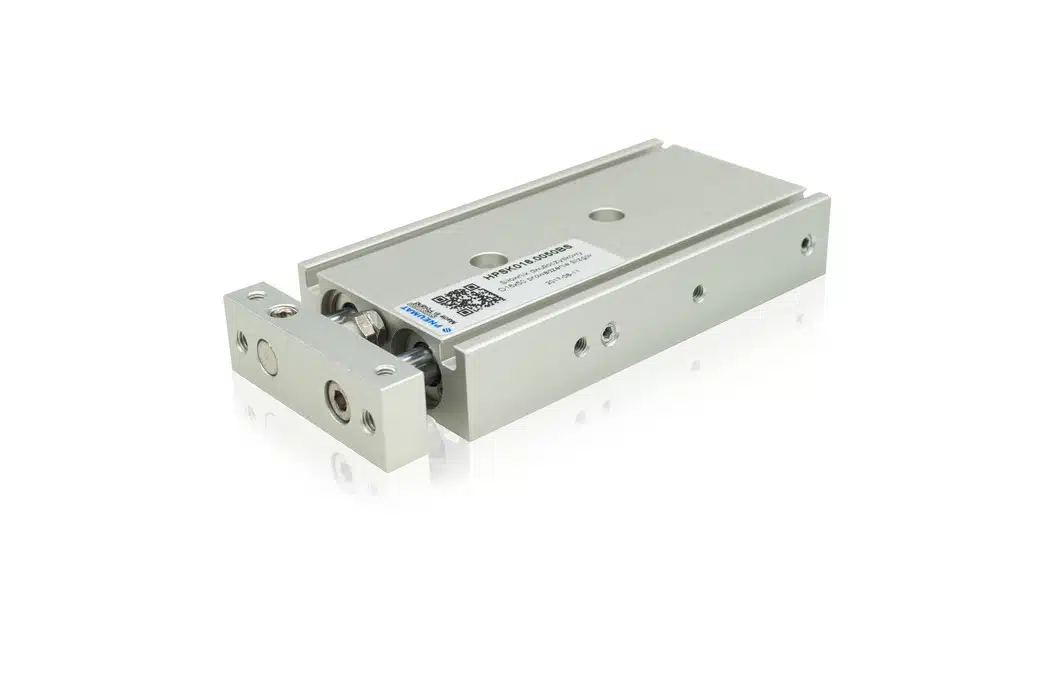

Двоштоковий пневмоциліндр HPSK

Забезпечує підвищену жорсткість конструкції та витримує більші бокові навантаження. Ідеальний для підйомників або систем переміщення.

Цифри: допустиме бокове навантаження — до 30-40 Н залежно від діаметра.

Телескопічний пневмоциліндр ST

Коли місця замало, а хід потрібен довгий — телескопічні моделі, як ST D32-50, розширюються як антена. Дає змогу досягти великого ходу при мінімальній довжині в складеному стані.

Антиобертові моделі AR / AW

Для завдань, де небажане обертання штока (наприклад, у прецизійних позиціонерах), використовуються моделі з фіксацією від обертання. AR D25 або AW D32-100 оснащені елементами, що блокують осьове обертання.

Мініпневмоциліндр CA/CAF

Невеликі, але ефективні. Відмінно підходять для побутових або малих промислових систем, автоматизації дрібних процесів.

Приклад: використання в лабораторному обладнанні для відкривання-закривання невеликих клапанів.

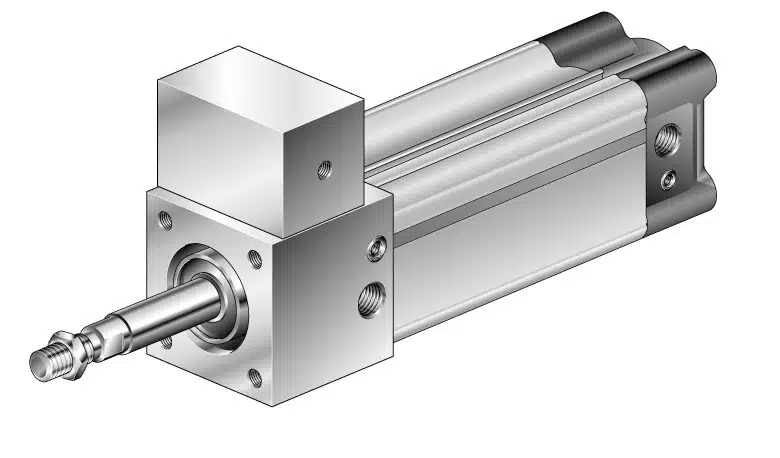

Пневмоциліндр з гальмівним елементом RWD/S

Контроль швидкості — ключовий параметр. Гальмівний циліндр допомагає уникнути ударів, продовжує термін служби обладнання, підвищує безпеку.

Результат: зменшення ударного навантаження на 40–60% порівняно зі стандартними моделями.

Поворотно-зажимний PSQ

Цей тип пневмоциліндрів здатен виконувати обертальний рух і затиснення. Підходить для утримання деталей під час обробки або зварювання.

Плоский пневмоциліндр NCV

Пласка форма дозволяє встановлювати циліндр у вузьких просторах, де звичайні конструкції не помістяться. Ø63 mm — оптимальний розмір для більшості нестандартних рішень.

Лінійний модуль PS

Це рішення “два в одному” — поєднання пневмоциліндра та лінійної направляючої. Використовується в системах автоматизованого переміщення з високою точністю.

Коли обрати спеціалізований пневмоциліндр

• Обмежений простір для монтажу
• Потрібна висока точність або стабільність ходу
• Є бокові навантаження або потрібна фіксація
• Обертання штока неприпустиме
• Хід має бути великим, а корпус — компактним
• Необхідний захист від ударів або обмеження швидкості
• Потрібна комбінація рухів: затиснення + поворот

Особистий досвід: ефективність на практиці

У проєкті автоматизації пакувальної лінії ми використовували поворотно-зажимні пневмоциліндри PSQ D12-63 для фіксації контейнерів перед запаюванням. Завдяки їхній функціональності вдалося зменшити час обробки однієї одиниці продукції з 3,2 до 2,1 секунд — приріст ефективності на 34%. При цьому надійність зросла, а відсоток браку знизився майже вдвічі.

Візуалізація вибору: порівняльна таблиця

Заклик до дії

Якщо вам потрібне надійне рішення для автоматизації — не відкладайте! Ознайомтесь із повним асортиментом спеціалізованих пневмоциліндрів на нашому сайті, або зв’яжіться з нашими інженерами для індивідуального підбору. Ми знайдемо оптимальний варіант під ваші технічні умови, бюджет і виробничі цілі.
